SWP-LED32段雙區PID可編程序控制儀

發布日期：2016-04-25 瀏覽次數：0

上一篇：SWP-LED-HK液位容積控制儀
下一篇：SWP-LCD-R無紙記錄儀表

地址：天長市銅城鎮車站南路
電話:0550-7512098 傳真：0550-7515689
聯系人：楊耀華手機:13305507675
郵箱：web@www.yunhuifu.com.cn
網 址:www.www.yunhuifu.com.cn www.xinyaoyb.com
備案號：皖I(lǐng)CP備2022010600號-1、皖I(lǐng)CP備2022010600號-2

本公司主要生產溫度儀表、壓力儀表、流量儀表、液位儀表、
智能顯示、管件閥門、電線電纜、橋架、管閥件、儀表配件！

說明:

SWP-LED系列32段PID可編程序控制儀適用于需要進行高精度多段曲線程序升/降溫控制的系統。

　　SWP-LED系列32段PID可編程序控制儀可根據生產過程的要求，按照一定的曲線進行控制。

一、主要特點

　　1、可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。

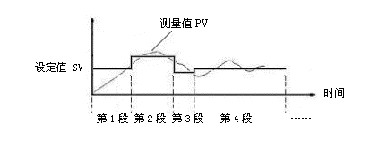

　　2、最多可分三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。

　　3、可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換。

　　4、具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

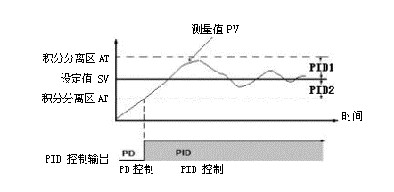

　　5、可選擇采用雙區PID控制，抑制超調，提高控制精度。

二、特殊技術參數

控制輸出方式	PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度	+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1-250s（單位：1s）
采樣周期	0.5s

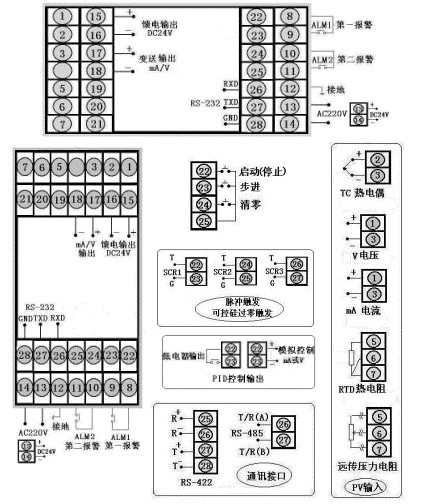

三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）

型號

SWP-P805系列

接線圖

儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

儀表外形

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g

四、 SWP-LED系列32段 PID可編程序控制儀型譜表

型號

代碼

說明

SWP -

□ □ □□ -□ 　□ □-□□ - □ 　□ -□- □-□

特征

32段PID可編程序控制儀

外形尺寸

160×80mm（橫），80×160mm（豎）

96×96mm

控制作用

可編程序控制

通訊方式

□

參見"通訊方式"

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

******報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

饋電輸出

□

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表

特殊型號或要求的, 請?zhí)峁┓侄忍柣騾⒖紭?biāo)準，定貨時說明。

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V
02	S	06	J	10	Cu50	15	0～5 V
03	K	07	WRe	12	4～20 mA
04	E	08	Pt100	13	0～10 mA

★ 報警輸出方式

選型代碼	N	H	L	G	A	D	E
輸出方式	無報警（可省略）	上限報警	下限報警	偏差內報警	偏差外報警	LBA報警	結束報警

★ 變送輸出方式

選型代碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ ******報警輸出只可選擇N、H或L報警輸出。

★ 注1：儀表顯示方式為PV、SV、SEG三LED顯示。

★ 型號舉例：

①SWP-P805-822-12-HL

輸入類型為4～20mA，4～20mA控制輸出，4～20mA變送輸出，帶RS-485通訊，帶上下限繼電器報警輸出。

②SWP-P905-222-12-HL-P

輸入類型為4～20mA，4～20mA控制輸出，4～20mA變送輸出，帶RS-232通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。
